Понимание задачи: что включает быстрый монтаж каркаса
Быстрый монтаж каркаса — это комплекс роботизированных и ручных операций по сборке скелета будущего дома из готовых элементов. Основу составляют рама из стоек и прогонов, верхний и нижний пояса, обвязка, диагональные распорки и крепеж. Технологии различаются по форме сборки: традиционная каркасная система, сборка на основе SIP-панелей или гибридная схема, где каркас дополняется сэндвич-панелями. Важность правильного монтажа определяется точностью геометрии, жесткостью рамы и грамотной гидро- и пароизоляцией, а также качеством тепловой защиты.
Этапы подготовки: от участка до рамы
Перед началом монтажа необходимо выполнить ряд подготовительных действий: анализ грунта, выбор типа фундамента, расчет несущей нагрузки и вентиляционное проектирование. Типовые опоры фундамента — свайно-ростверковый или монолитный ростверк: они принимают вес каркаса, распределяют нагрузку и создают опору для стеновой обвязки. В качестве материалов применяют прочный каркасный брус, OSB- или фанерную обшивку, жесткие рамы и влагостойкие крепежи.
Материалы и комплектующие: что должно быть под рукой
- Стойки каркаса: доска строганная или клееный брус; класс прочности по шведской системе или аналогичной ей шкалы
- Прогоны и верхний/нижний пояса: обвязочные элементы из сосны, ели или лиственницы, с соблюдением геометрии
- Крепеж: саморезы по дереву, анкерные болты, углы металлические, стальные пластины, распорные винты
- Гидроизоляция: битумная мастика, гидроизоляционная пленка, мембраны
- Пароизоляция: пароизоляционная пленка или мембрана с соответствующей паронепроницаемостью
- Утеплитель: минеральная вата, базальтовый утеплитель, минераловолокнистые маты
- Обшивка: OSB-3, влагостойкая фанера, гипсокартон для внутренних стен
- Кровля: профнастил, металлочерепица или гибкая черепица, стропильная система
- Инженерная канализация и электрика: кабель-каналы, распределительные щиты, трассировка кабелей
Выбор технологии: традиционный каркас против SIP-панелей
Среди популярных решений — структурные изолированные панели (SIP) и сборная рама из дерева или металла. SIP-панели обеспечивают высокую тепловую эффективность, снижают вес и ускоряют монтаж на участке. Традиционный каркас требует больше времени, но позволяет гибко адаптировать планировку. Гибридные схемы сочетают раму и панели, что оптимально в условиях ограниченной площадки или сложной конфигурации. В любом случае ключ к быстрому монтажу — предварительная логистика: поставка элементов до начала работ, сохранение геометрии и минимизация переделок.
Подготовка участка и фундамента
На площадке устанавливают временные ограждения и площадки для рабочих. Под фундамент подбирают свайно-ростверковый или монолитный ростверк, выполняют гидроизоляцию по периметру, укладывают песчано-щебеночную подушку и уплотняют основание. Ростверк образует нижний пояс рамы и служит опорой для стоек стен. Важна правильная установка фундаментных болтов, с шагом по схеме проекта, чтобы обеспечить точность углов и правильное положение каркаса.

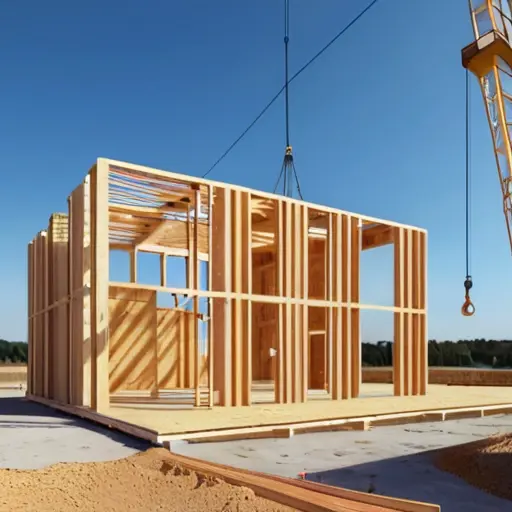

Сборка каркасной рамы
Сборка начинается с установки нижнего пояса и двух линий стоек, затем монтируются прогоны и верхний пояс. Диагональные распорки, элементарные стяжки и угловые соединения формируют жесткость рамы. Особое внимание уделяют квадратуре узлов примыкания стен, местам фиксации стеновых панелей и узлам перекрытий. Для повышения устойчивости применяют распорки, подпоры и временные клинья до полного схватывания крепежа. Все узлы требуют точной подгонки: отклонение по геометрии не должно превышать допустимые значения, иначе потребуется корректировка или крепление дополнительными пластинами.
Ключевые узлы и крепежные решения
- Угловые соединения: стальные уголки и пластины, сварные накладки
- Монтаж стеновых стоек: шаг стоек, линейная фиксация на нижнем поясе
- Фиксация прогонами: резьбовые шпильки и анкерные болты через монтажные пластины
- Жесткость рамы: диагональные связи, контрраспоры и поперечные элементы
Обшивка и изоляционные слои
После формирования рамы приступают к монтажу материалов обшивки и теплоизоляции. OSB-3 или влагостойкая фанера монтируются на торцевые поверхности рамы, образуя прочную обшивку. Внутри рамы размещают утеплитель: минеральную вату или базальтовый утеплитель, обеспечивающий необходимый R-значение и тепло-звукоизоляцию. Параллельно укладывается пароизоляция и гидроизоляция для защиты от конденсации и влаги. Контроль плотности зазоров и точности стыков критичен для снижения теплопотерь.
Кровля и фасадная часть
Установка стропильной системы и обшивки кровли обеспечивает защиту от атмосферных осадков. Варианты покрытий включают металлочерепицу, профнастил или гибкую черепицу, в зависимости от климатических условий и бюджета. В наружной части применяют ветрозащитные и гидроизоляционные слои, контробрешетку и пароизоляцию, чтобы предотвратить проникновение влаги в утеплитель. При использовании SIP-панелей они могут служить как несущие и ограждающие элементы, но требуют аккуратной раскройки и точной подгонки по периметру фасада.
Инженерные сети и внутренние стены
После монтажа рамы и кровли приступают к прокладке электрокабелей, водяных и канализационных трасс. Внутренние стены чаще всего выполняются на основе гипсокартонных листов или фанеры для ускорения отделки. В распределительных коробках и кабель-каналах соблюдают схемы цепей. Важна точная геометрия перегородок и соблюдение требований по тепло-звукоизоляции и шумоизоляции внутри помещений.
Безопасность и контроль качества
Работы ведутся в соответствии с требованиями техники безопасности на высоте и правил монтажа. Рабочие используют каски, страхующие пояса, защитные очки и перчатки. В процессе монтажа проверяют уровень, вертикаль и горизонталь, применяют лазерный нивелир и спиртовой уровень для контроля геометрии узлов, а также проводят контроль клейких и механических соединений. Регулярный осмотр крепежа и состояния конструкционных элементов позволяет предотвратить деформации и перерасход материалов.
Экономия времени: практические советы
Для ускорения монтажа применяют предварительно подготовленные элементы, модульные узлы, готовые каркасные модули и SIP-панели. Преимущество модульной сборки — меньшая зависимость от погодных условий на участке и сокращение трудозатрат. Оптимизация логистики, предварительная раскройка материалов на месте, применение удлиненной линейки крепежей и быстрой фиксации — все это уменьшает простои. Важна детальная рабочая документация и контроль по схеме проекта на стадии подготовки.
Типичные ошибки и как их избежать
- Неправильная геометрия узлов примыкания стен — компенсируют диагональными связями и точной подгонкой
- Недостаточная жесткость каркаса — устраняют распорками и усиленными соединениями
- Упущенные этапы гидро- и пароизоляции — устраняются повторной укладкой слоёв
- Несоответствие материалов влагостойким условиям эксплуатации — выбирают влагостойкие марки OSB/фанеры
План-график и управление задачами
Эффективная реализация требует последовательности: подготовка площадки, подготовка материалов, сборка рамы, обшивка, утепление, гидро- и пароизоляция, кровля, внутренняя отделка. В каждом этапе важна синхронность между поставками стройматериалов, мобилизацией рабочих и доступностью техники: лебедки, подъемников, крана, транспортировочных стеллажей. Ведение журнала работ и контроль качества через инструкции по сборке позволяют минимизировать простои и перерасход материалов.
Расчет тепловой эффективности и энергоэффективности
После установки рамы и утеплителя проводится детальный расчет теплопотерь. Рекомендуется рассчитывать показатели тепловой сопротивляемости ограждающих конструкций: R-значения стен, кровли и пола, а также учет вентиляции и притока воздуха. В среднем для умеренного климата в каркасных домах применяют слои утеплителя суммарной толщиной 150–230 мм с R-значением 3,5–5,5 м2K/W в зависимости от материала и климатических норм. Важна герметизация швов: минимизация мостиков холода, применение паро- и гидроизоляции, а также продуманное распределение рабочих узлов по периметру здания. При SIP-панелях усиление теплоизоляции может достигаться за счет внутренней прокладки утеплителя в стенах и на перегородках, а также за счет плотного контакта панелей по периметру.
Инструменты и технологические решения
Существуют базовые наборы инструментов, а также современные решения для ускорения монтажа. Основной набор включает:
- уровень строительный и лазерный нивелир
- электроинструменты: дрель-шуруповерт, дрель-сверлилка, электролобзик
- ножи, ручной и электрический степлер
- ножовка, торцовочная пила, балансировочный упор
- клеевые смеси для SIP-панелей, фасадные крепежи, дюбели
- измерительный штангенциркуль и рулетки
Технологические решения: применение SIP-панелей, сборка на каркасной основе, гибридные схемы. Варианты крепежа — саморезы по дереву, анкеры, стальные пластины, распорные винты; для монтажа панелей — ручной или механический калибратор, упоры для фиксации панели во время сборки.
Промежуточные и итоговые проверки
На каждом этапе проводят контроль геометрии, параллельности и вертикальности, а также тесты на прочность. Проводят визуальный осмотр стыков, проверяют плотность паро- и гидроизоляции, герметичность узлов примыкания, качество крепежа. После монтажа проводят тепловой и воздушный тест методом дымовых тестов или инфракрасной съемкой для обнаружения мостиков холода.
Пример графика работ (типовой план)
Типовой график может быть таким:
- Неделя 1: подготовка площадки, закупка материалов, подготовка фундамента, доставка SIP-панелей.
- Неделя 2: монтаж фундамента, установка несущей рамы, контроль геометрии.
- Неделя 3: обшивка стен, монтаж утеплителя, гидро- и пароизоляция.
- Неделя 4: кровля, монтаж внутренних стен и инженерных сетей.
- Неделя 5: чистовая отделка, финальные проверки, сдача проекта.
Уход и обслуживание после сдачи
После ввода в эксплуатацию рекомендуется проводить периодический осмотр крепежей, проверку герметичности швов и состоянию теплоизоляции. Раз в сезон проверяют вентиляцию, удаляют конденсат, контролируют осадки на кровле, следят за состоянием фундамента и ростверков, а при необходимости обновляют паро- и гидроизоляцию.
